西安奥体中心专为举办即将到来的 2021 年中国全运会而建,是陕西省最大的体育场馆。
该中心于 2020 年 7 月竣工,总建筑成本为 11.2 亿美元,占地 866,667 平方米,设有三个不同的场馆:一个拥有田径设施的 60,000 个座位的田径场;可容纳 18,000 人的体育馆;以及可容纳4000名观众的游泳和跳水馆。第十四届全运会闭幕后,该中心将转型为承办国际体育赛事、展览和会议,同时作为周边城镇的多功能体育中心。

随着雄心勃勃的项目计划付诸实施,为西安奥体中心设计和供应音响系统的合同被授予经销商和安装商 EZPro,他们的任务是提供可靠的“永远在线”的解决方案这也很灵活且易于使用。
“我们在西安奥体中心的系统设计中必须克服的挑战包括远距离数字音频信号传输、D/A 信号切换和音频信号延迟”,该项目的技术设计师 EZPro 的张先军解释说。“但是当谈到为项目指定六个数字混音器时,我们知道我们不必超越 Allen & Heath 的数字混音器系列,Dante 卡支持可扩展的冗余音频传输”。安装中部署的所有三个 Allen & Heath 产品系列 - dLive、Avantis 和 SQ - 都建立在 XCVI 96kHz FPGA 引擎上,无论主系统和备用系统如何提供一致的高分辨率低延迟音频标准它们的外形。

为了确保在发生单点故障时不会中断音频,EZPro 在整个系统中实施了冗余,从麦克风到扬声器——以及介于两者之间的一切。在输入阶段,非冗余模拟信号源通过无源​​分配器进行连接,以将离散信号传送到主系统和备用系统。在三个场地中的每一个中,都部署了一对 Allen & Heath 混音器,始终同时运行,以便在信号丢失的情况下进行无缝切换。主混音器和备用混音器的 Dante 输出分别馈送到主 Dante 网络和辅助 Dante 网络,第三个独立网络仅用于整个综合体的控制信号。在输出级,带有 Dante 和模拟输入的放大器是让您安心的首选。

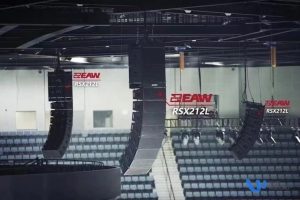

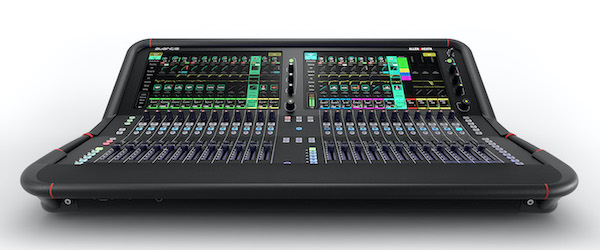

对于主体育场,dLive C3500 Surface 与 CDM48 MixRack 配合形成主系统。dLive C3500 是 dLive 系列中最紧凑的双屏 Surface,使操作员能够利用 dLive 直观的 Harmony UI,同时保持紧凑的 24 推子框架尺寸。与所有 dLive 系统一样,MixRack 提供 128 个输入处理通道,具有可配置的 64 总线架构,允许安装人员选择适合应用程序的 MixRack I/O 配置。对于体育场的备份系统,EZPro 选择了 Avantis,这是一个独立的混音器,提供 24 个推子、64 个输入通道和 42 个混音总线,以及一个 GX4816 I/O 扩展器来镜像主系统的模拟 I/O。dLive 和 Avantis 都配备了 Dante I/O 卡以与主要和次要 Dante 网络集成。在另一端,一个由 34 个 Powersoft Quattrocanali 4804 DSP+D 放大器组成的机架 - 直接连接到主 Dante 网络,辅助网络通过 DT168 转换为模拟 - 为遍布整个体育场的 136 个 EAW 扬声器供电。

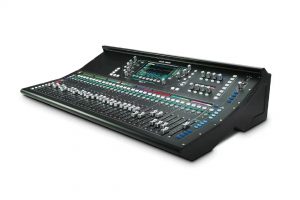

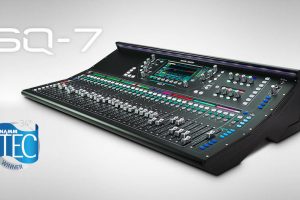

在体育馆中,主系统也围绕 dLive C3500 Surface 构建,这次搭配了紧凑型 CDM32 MixRack,使用 SQ-7 作为备用系统。SQ-7 的 32 个板载麦克风前置放大器反映了 CDM32 上的 32 个麦克风输入,手头有 33 个用于控制的推子。与体育场一样,两个系统都通过 Dante I/O 卡与 Dante 网络集成,为体育馆的 Powersoft 放大器机架和 EAW 扬声器提供冗余的 Dante 馈送。

在体育场和体育馆中选择 Allen & Heath 的旗舰 dLive 系统在很大程度上要归功于系统的模块化特性,以及它在 Surface 位置方面提供的灵活性。“在主体育场和体育馆,控制室没有可打开的观察窗”EZPro 的张先军指出。“由于 dLive 音频引擎位于 MixRack 中,我们可以在需要时自信地更改 Surface 的位置。我们可以有效降低控制界面崩溃的风险,同时满足灵活调整位置、易用性和快速设置的要求。”
